一、 芯片制造环节：核心耗材与部件
这是精密陶瓷应用最广泛、要求最高的领域。

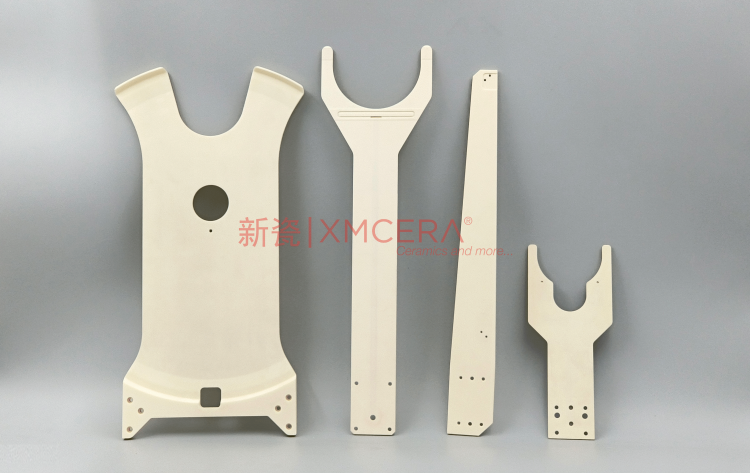

1. 晶圆制造与加工
-

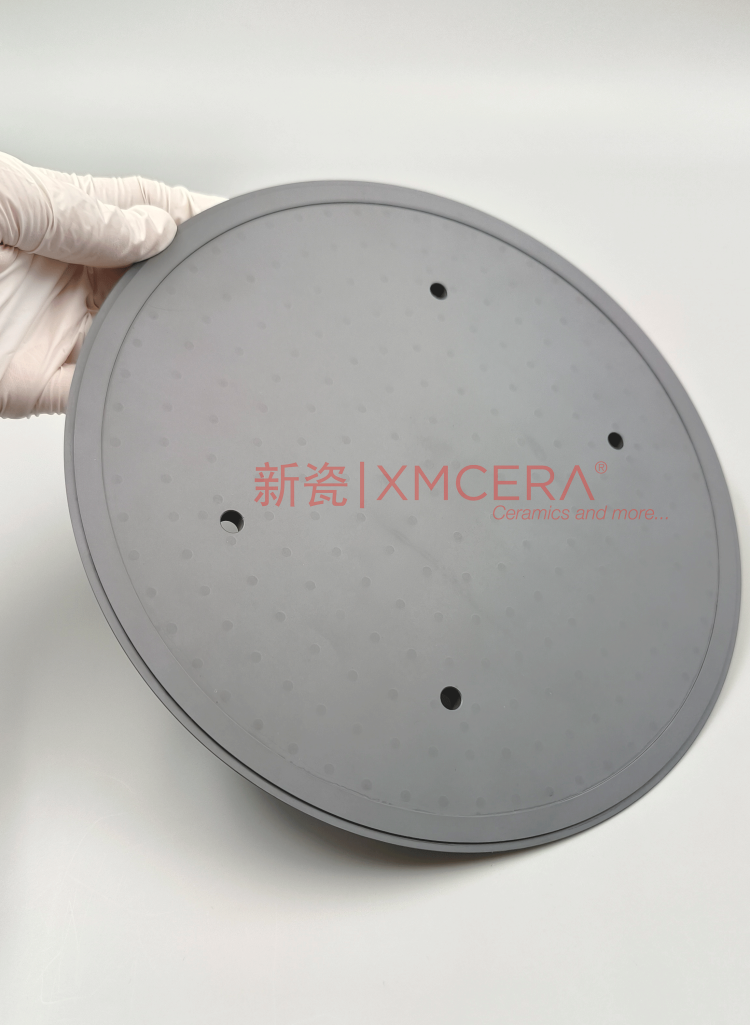

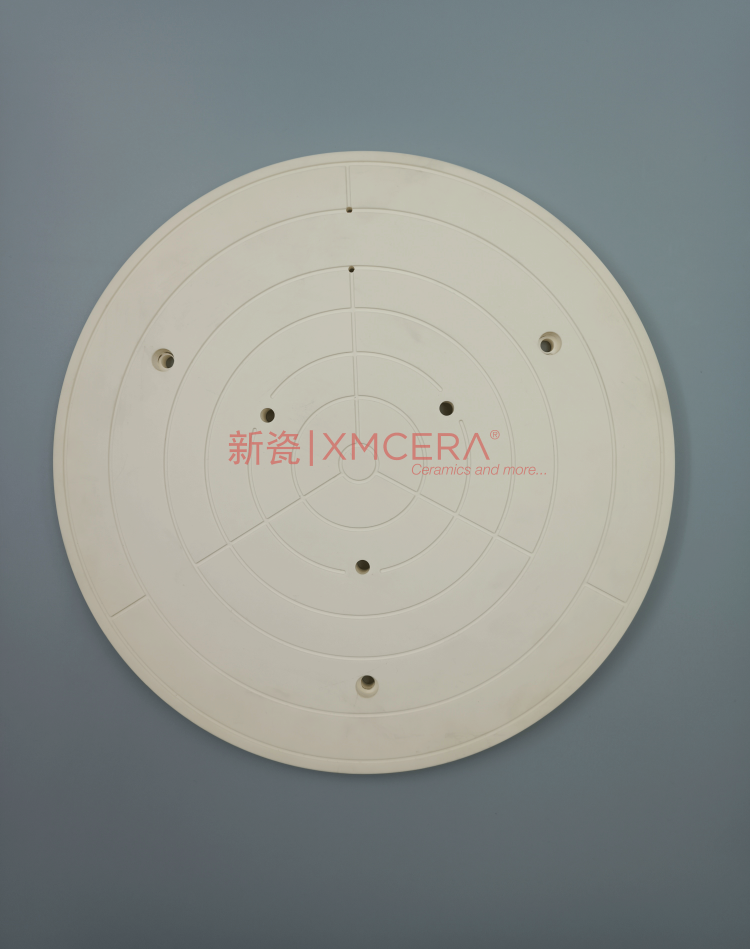

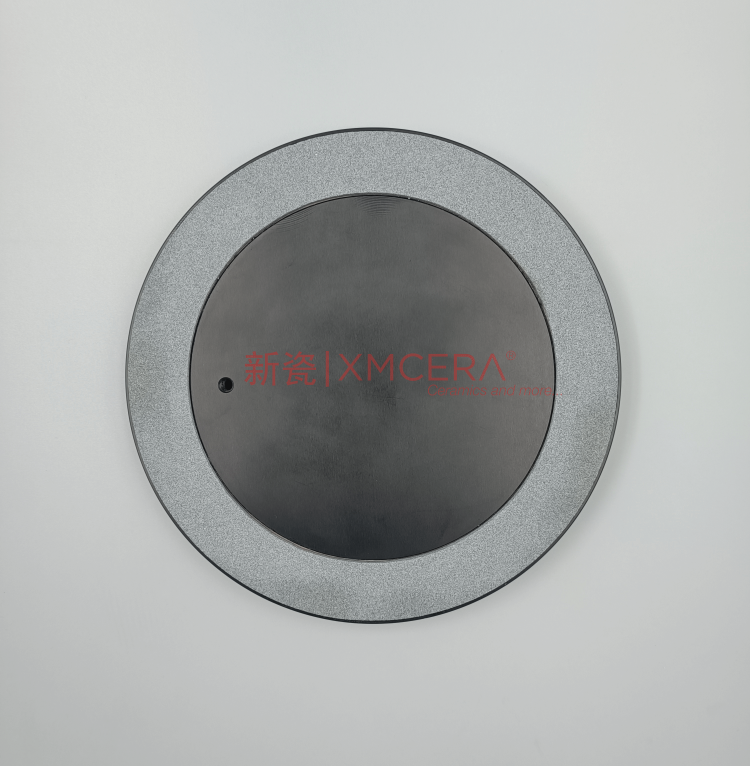

静电吸盘：这是最关键的应用之一。
-
材料：主要使用高纯度氧化铝 和氮化铝 陶瓷。
-
功能：在刻蚀、化学气相沉积、物理气相沉积等工艺中，用于吸附并固定硅片。它需要具备优异的绝缘性、平坦度、耐等离子体侵蚀能力，并能通过内部加热/冷却系统精确控温。氮化铝因其出色的导热性，在高功率工艺中应用越来越多。
-
-
刻蚀工艺部件
-
材料：氧化钇、氮化铝、氧化铝。
-
功能：用于制造刻蚀反应腔室的内衬、焦点环、气体分配盘等。这些部件直接暴露在高温、高腐蚀性的等离子体中，需要极强的耐蚀性以防止自身污染晶圆。氧化钇在卤素等离子体（如Cl₂, CF₄）中表现出极佳的耐腐蚀性，是目前高端刻蚀机的首选。
-
-
化学机械抛光
-
材料：氧化锆。
-
功能：用作CMP设备的抛光承载头。氧化锆陶瓷具有极高的硬度、耐磨性和化学稳定性，能长期在研磨浆料环境中稳定工作，保持晶圆表面的平整压力。
-
-

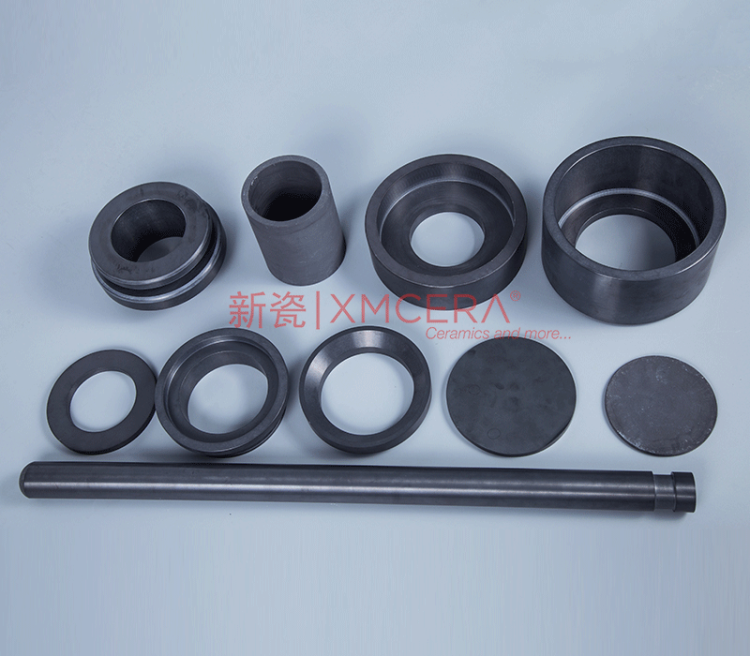

离子注入
-
材料：氧化铝、氮化硅。
-
功能：用作束流线中的绝缘件、夹具和挡板，要求高绝缘性以防止电荷积累，并能承受高能离子束的轰击。
-
2. 薄膜沉积
-
材料：氮化铝、氧化铝。
-
功能：在CVD（化学气相沉积）设备中用作加热盘、基座和腔室内衬。需要在高温度（可达数百度）和反应气体环境下保持稳定，不释放杂质。
3. 热处理（扩散、氧化）
-
材料：高纯度石英玻璃（虽非典型陶瓷，但属硅酸盐陶瓷范畴）、碳化硅。
-
功能：用于制造扩散炉的炉管、承载晶圆的舟皿。碳化硅舟皿具有高温强度高、抗蠕变性能好、使用寿命长的优点。
二、 芯片测试与封装环节

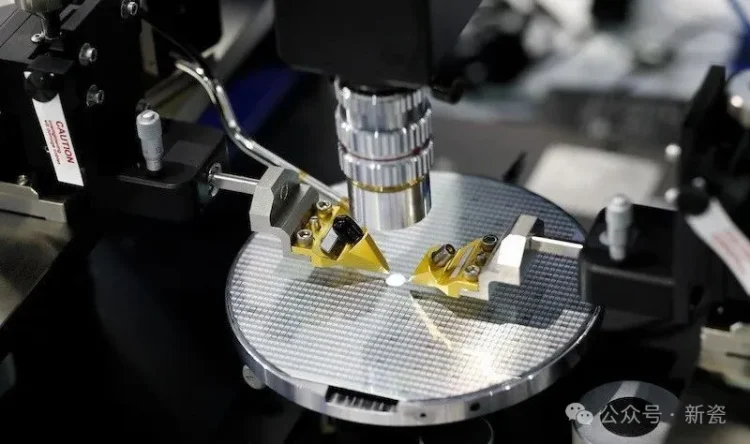

1. 测试探针卡
-
材料：氧化铝、氮化铝。
-
功能：用作探针卡的基板。陶瓷基板提供优异的绝缘性、平整度和尺寸稳定性，确保成千上万的微探针能够精确地对准芯片上的微小焊盘，进行电性能测试。
2. 封装基板与外壳
-
材料：氮化铝、氧化铍。
-
功能：
-
陶瓷封装：用于高可靠性、高功率的芯片（如CPU、GPU、功率器件）。陶瓷封装（如CERDIP、CQFP）提供优良的气密性、高导热性和与硅匹配的热膨胀系数，能有效保护芯片并导出热量。
-
绝缘散热基板：在功率模块中，氮化铝基板作为绝缘层，将芯片产生的热量高效传导至金属散热器，同时保证电路间的电气隔离。
-
精密陶瓷是半导体工业的“幕后英雄”，它们虽然不直接构成芯片的电路，但却是制造尖端芯片所依赖的基石和守护者。从固定晶圆的静电吸盘，到抵御等离子体侵蚀的氧化钇部件，再到为芯片散热的氮化铝基板，精密陶瓷以其独特的性能，支撑着半导体技术不断向更小、更快、更强的方向迈进。其技术水平和发展状况，直接反映了一个国家在高端制造业领域的核心竞争力。
