高压槽陶瓷功率型真空馈通真空电极

高压槽陶瓷功率型真空馈通，采用槽陶瓷密封绝缘，可耐压范围：20KV~60KV。精密陶瓷是制造真空馈通器件的核心和关键材料，其性能直接决定了整个真空系统的可靠性、稳定性和寿命。新瓷的精密陶瓷零件，广泛用于各真空馈通器件中。

一、20KV真空馈通

20KV馈通采用直径为6.35mm的铜/镍材质作为导体，允许通过电流为：Cu（150A/针），Ni（75A/针），CF40法兰容纳1针，可定制法兰尺寸及针数。

图1：20KV高压功率真空馈通技术指标

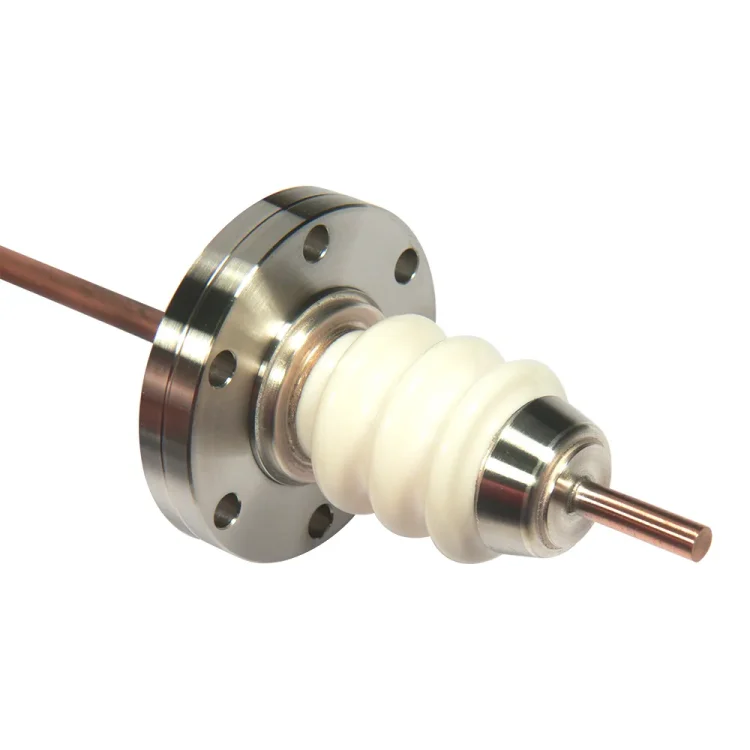

图2：20KV高压功率真空馈通实物图（CF40法兰）

二、30KV真空馈通

30KV馈通采用直径为2.4mm的铜/镍/不锈钢材质作为导体，CF40法兰容纳1针，可定制法兰尺寸及针数。

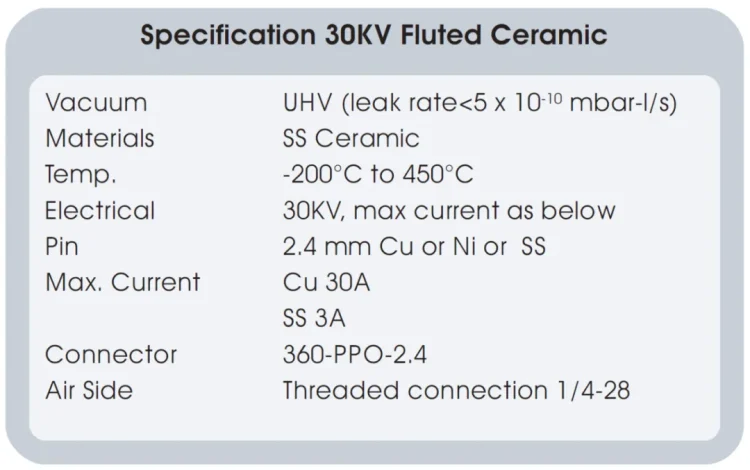

图3：30KV高压功率真空馈通（单针）技术指标

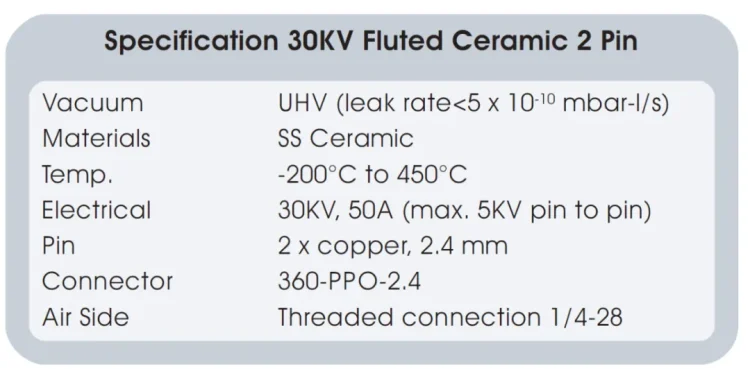

图4：30KV高压功率真空馈通（双针）技术指标

图5：30KV高压功率真空馈通(双针) (CF40法兰)

三、60KV真空馈通

60KV馈通采用直径为4mm的不锈钢材质作为导体，允许通过电流为3A/针（加强版6.5A/针），CF63法兰容纳1针，可定制法兰尺寸及针数。

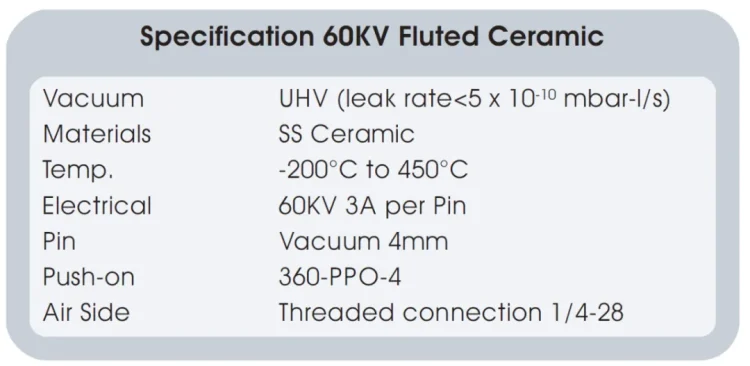

图6：60KV高压功率真空馈通技术指标

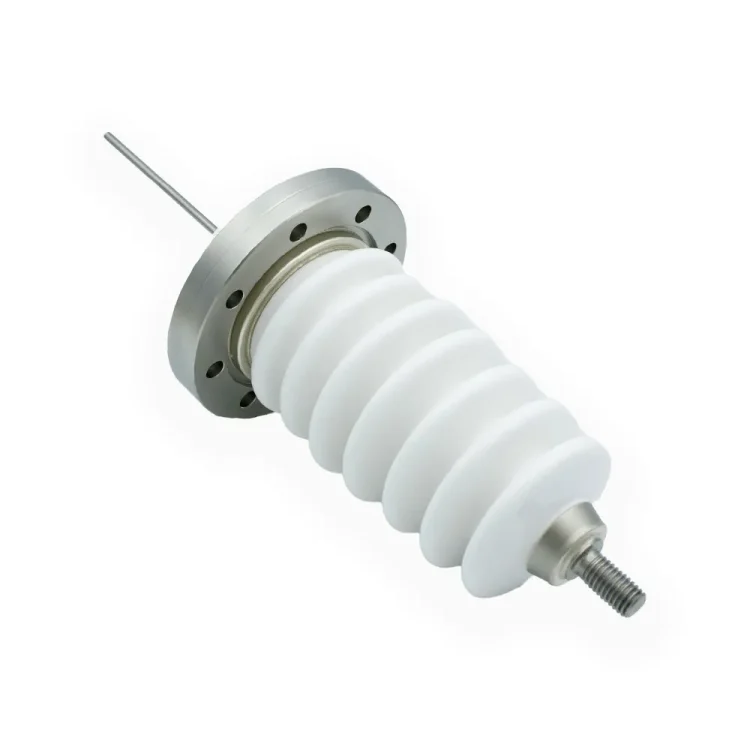

图7：60KV高压功率真空馈通实物图（CF63法兰）

精密陶瓷凭借其气密性、绝缘性、热稳定性和可金属化的综合优势，成为了构建真空馈通器件不可替代的“骨骼”和“桥梁”。从基础的电源输入到复杂的信号传输和运动控制，几乎所有类型的真空馈通都依赖于高性能的陶瓷材料及其与金属的完美封接技术。它是现代真空科技，乃至半导体工业、科研实验、航空航天等领域能够不断向前发展的基石材料之一。
