真空电极密封是连接外部电源与真空室内部件（如加热器、离子源、样品台等）的关键部件，其设计的核心目标是实现长期、可靠的真空密封和稳定的电学连接。
真空电极密封设计的核心要求，可以分为通用基本原则、关键部件设计和材料选择三大部分。
一、 通用基本原则
-
超高真空密封性
-
泄漏率：必须满足系统的真空度要求。对于超高真空系统（如10⁻⁷ Pa ~ 10⁻¹¹ Pa），漏率通常要求低于 1×10⁻¹⁰ Pa·m³/s（He 检漏标准）。
-
密封方式：首选金属密封，因为它具有极低的出气率和出色的耐高温性能。传统的橡胶O圈仅适用于低真空或可频繁拆卸的场合。
-
-
电学性能
-
电流承载能力：导体的截面积必须足够大，以承载所需电流而不产生过热。需要考虑导体材料本身的电阻和接触电阻。
-
电压耐受能力：在导体与法兰外壳（地电位）之间必须有足够的爬电距离和电气间隙，防止在高电压下发生击穿、飞弧。对于高电压应用（>1kV），这一点至关重要。
-
阻抗：对于高频应用，需要考虑电极的阻抗匹配和分布电容/电感。
-
-
热管理
-
热膨胀匹配：这是设计的核心挑战。电极导体和绝缘密封材料（如陶瓷）之间，以及它们与金属法兰之间的热膨胀系数应尽可能匹配，以避免在经历烘烤（通常150°C ~ 450°C）或自身发热时产生应力，导致陶瓷破裂或密封失效。
-
散热：电极本身会因通过电流而发热。设计必须考虑如何将热量传导出去，例如通过使用导热良好的材料、增加散热片或设计水冷结构。
-
-
机械强度与稳定性
-
电极组件必须能够承受真空下的大气压压力（约0.1 MPa），确保不会变形或损坏。
-
应能承受安装、拆卸过程中的扭矩和应力。
-
对于可动电极，还需要考虑运动部件的稳定性和密封的耐久性。
-
-
低出气与耐烘烤
-
所有材料必须具有低蒸气压和低出气率。
-
必须能承受真空系统的烘烤温度（通常为150°C ~ 250°C，某些系统可达450°C）。这意味着材料在高温下不能分解、释放气体或发生性能退化。
-
二、 关键部件设计与结构形式

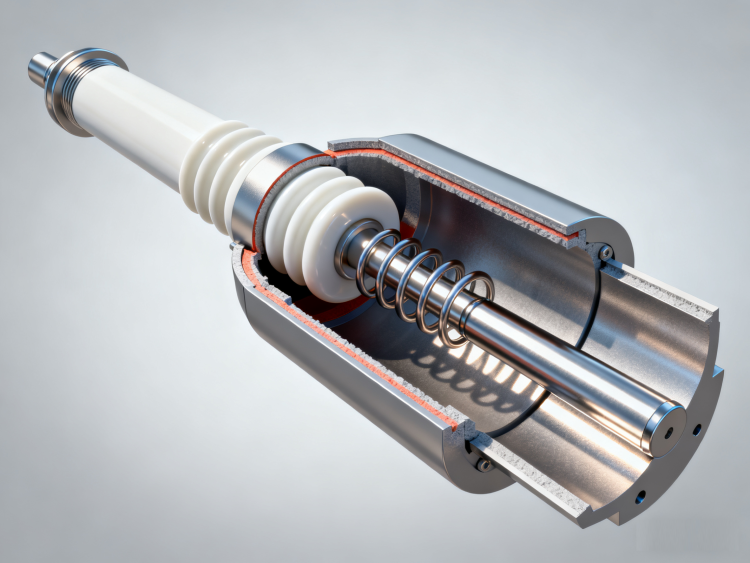

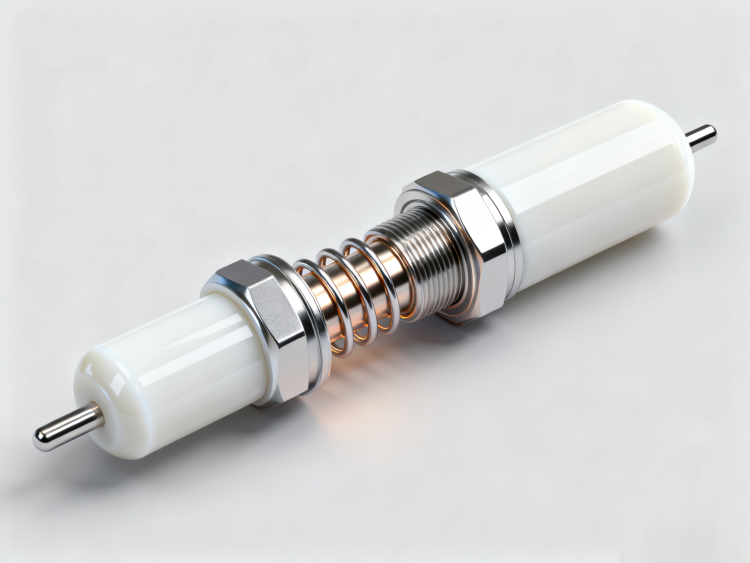

真空电极通常由三部分组成：金属法兰、绝缘体和中心导体。
1. 绝缘体设计
-
材料：最常用的是高纯度氧化铝陶瓷，因其具有优异的绝缘强度、机械强度和良好的导热性。其他如氮化铝（导热性更好）、蓝宝石等也有应用。
-
结构形式：
-
烧结金属粉末法：在陶瓷表面烧结一层活性金属（如钼-锰法），然后与金属法兰进行钎焊。这是最坚固的连接方式，适用于高要求场合。
-
活性金属钎焊：使用含钛等活性元素的钎料（如银铜钛AgCuTi），直接对陶瓷和金属进行钎焊。
-
压力辅助密封：如柯伐（Kovar）管与陶瓷的匹配封接。柯伐是一种铁镍钴合金，其热膨胀系数经过调整可与特定陶瓷（如95%氧化铝）良好匹配。通过塑性变形实现密封。
-
陶瓷-金属封接：这是最可靠、最主流的技术。
-
几何形状：绝缘体形状应平滑过渡，避免尖角，以减少电场集中和机械应力集中。
-
2. 导体设计
-
材料：根据电流、导热和焊接性要求选择。
-
无氧铜：高导电、导热，易于加工，最常用。
-
柯伐合金：用于与陶瓷封接的部分，因其热膨胀匹配。
-
不锈钢：用于结构支撑或低电流场合。
-
镍：常用于钎焊的中间层。
-
-
连接方式：导体与绝缘体的连接是上述陶瓷-金属封接工艺的一部分。
3. 整体结构形式
-
同轴型：最常见的形式，中心导体被环形陶瓷绝缘，外围是金属法兰。适用于单路引入。
-
多芯型：在一个法兰上集成多个相互绝缘的电极，用于引入多路信号。设计更复杂，需确保各通路间有足够的绝缘和爬电距离。
-
可动引入型：用于需要旋转或直线运动的场合，其密封通常采用金属波纹管来实现。
-
高频/微波引入：采用标准的同轴连接器（如SMA, N型）并通过特殊设计与真空腔体实现密封。
三、 材料选择
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
无氧铜垫片 |
|
| 铝垫片 |
|
|
|
|
|
|
|
|
|
|
|
|
|
四、 设计检查清单
在设计或选用真空电极时，请务必核对以下清单：
-
真空度：是否满足系统要求（粗真空、高真空、超高真空）
-
烘烤温度：电极的最高耐受烘烤温度是多少？所有材料是否都能承受
-
工作温度：电极自身工作时，导体的最高温度会是多少
-
电流/电压：额定电流和电压是多少？是否有足够的安全裕量
-
爬电距离：在最大工作电压下，导体与法兰之间的爬电距离是否足够？（可参考IEC标准）
-
热膨胀匹配：陶瓷、金属封接部分和导体的热膨胀系数是否匹配
-
机械强度：能否承受大气压力和设备操作应力
-
材料兼容性：所有材料是否与真空环境和工艺气体兼容
-
安装与维护：是否易于安装、拆卸和更换
总结来说，一个成功的真空电极密封设计，是电学、热学、真空技术和材料科学的多学科交叉成果。其核心在于通过精心的材料选择和结构设计（尤其是陶瓷-金属封接技术），解决电气绝缘、真空密封和热应力管理之间的矛盾。
