新瓷|【真空知识】陶瓷基真空薄膜电极

发布日期: 2025-10-27 16:31:32 浏览量: 1

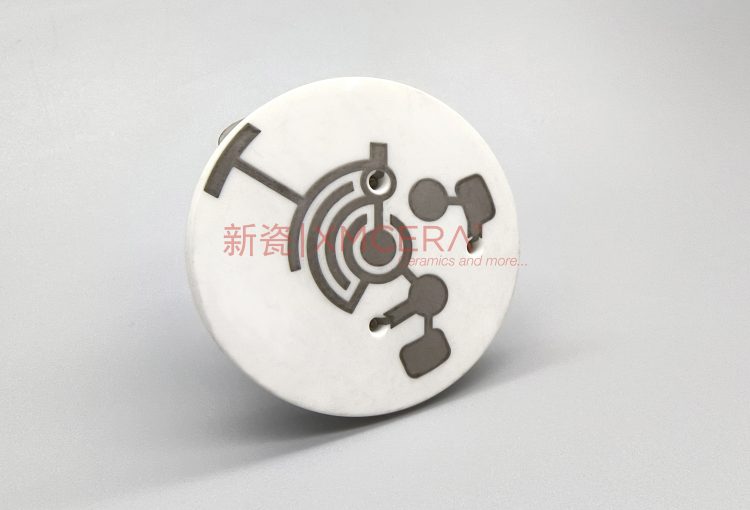

陶瓷基真空薄膜电极,结合了陶瓷材料的优异特性真空薄膜技术的精密优势,它通常不是指电极本身是陶瓷的,而是指陶瓷基底上,或者电极材料本身是陶瓷性质的,通过真空薄膜技术制备而成的电极

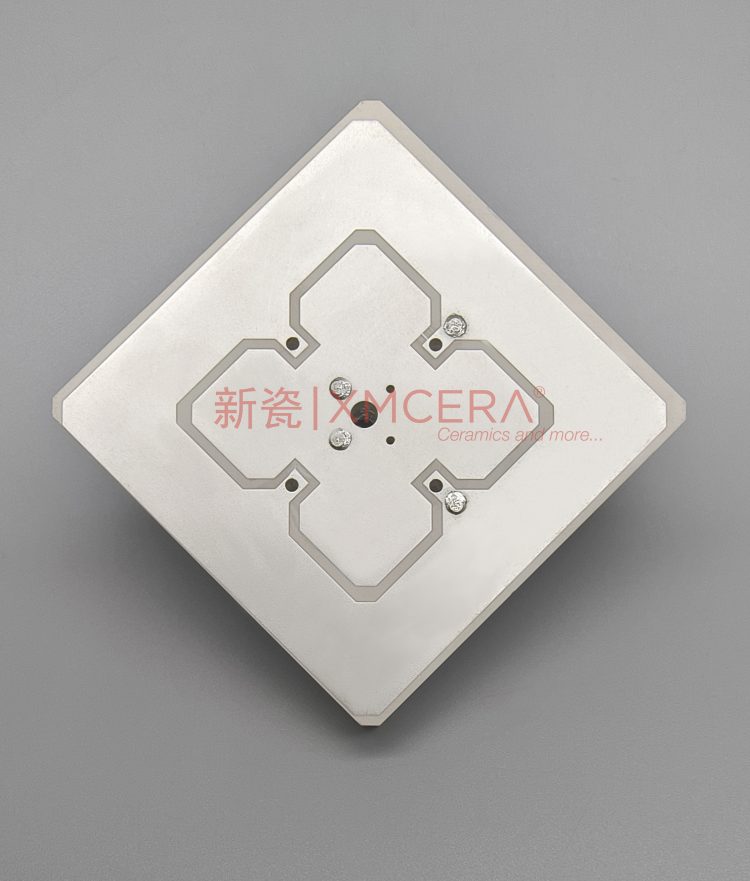

  1. 以陶瓷为基底的真空薄膜电极

    • 结构:在一种陶瓷片(如氧化铝Al₂O₃、氮化铝AlN等)上,通过磁控溅射、电子束蒸发等真空薄膜工艺,沉积上金属(如Pt、Au)或金属氧化物(如ITO)薄膜作为电极。

    • 目的:利用陶瓷基底的高温稳定性、高绝缘性、高导热性、耐腐蚀性等优点。

  2. 电极材料本身为陶瓷的真空薄膜

    • 结构:在任何基底(可能是陶瓷,也可能是其他材料如硅片)上,直接沉积一层具有特定电学功能的陶瓷材料薄膜作为电极。这类陶瓷通常是导电金属氧化物

    • 目的:利用这些陶瓷电极材料本身独特的电学、光学或电化学性能。

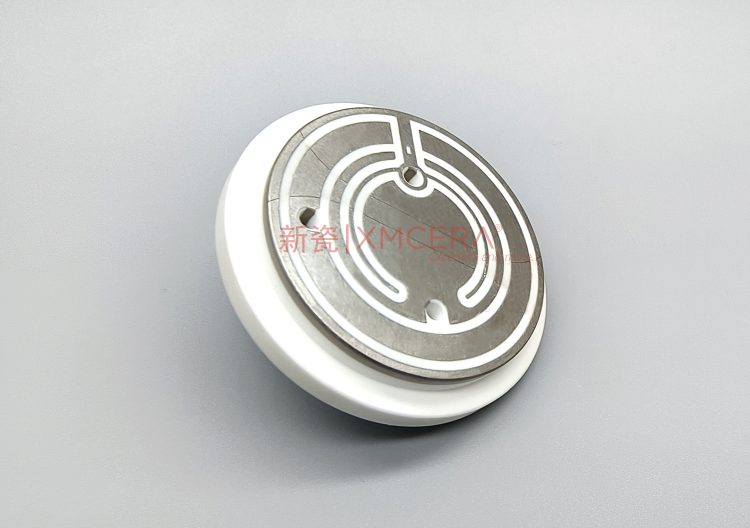

关键特性与优势

这种组合带来了单一材料无法比拟的优势:

  1. 卓越的耐高温性能陶瓷基底(如Al₂O₃)可以承受高达1000°C以上的温度,使得这种电极能在高温环境下工作,而传统聚合物基底会熔化。

  2. 优异的热管理能力特别是氮化铝(AlN)等陶瓷,是极好的导热绝缘体。这对于高功率器件至关重要,可以快速将电极产生的热量散发掉,防止器件过热失效。

  3. 高稳定性与耐腐蚀性陶瓷材料化学性质非常稳定,能耐强酸强碱和高温氧化,适合在苛刻的化学环境和高温环境中长期稳定工作。

  4. 高绝缘性与低损耗陶瓷是理想的绝缘体,作为基底可以最大限度地减少电流泄漏和信号串扰,特别适用于高频、高精度的电子器件。

  5. 真空薄膜技术的精密性:可以实现纳米级精度的电极图案、超平滑的界面和严格的成分控制,这对于器件的性能和一致性至关重要。

主要应用领域

这是该技术大放异彩的地方,主要集中在高端科技产业:

  1. 高温压力/温度传感器

    • 在航空发动机、燃气轮机等极端环境中,需要实时监测压力和温度。将铂(Pt)等金属薄膜电极制作在氧化铝陶瓷膜片上,制成的压力传感器能够稳定工作在500°C以上的高温环境。

  2. 固态氧化物燃料电池

    • SOFCs工作温度在600-1000°C,其核心组件——电解质、阴极、阳极——都是陶瓷材料。这些层通常采用真空薄膜技术(如脉冲激光沉积PLD、溅射)来制备,以形成致密(电解质)或多孔(电极)的纳米结构薄膜,从而极大提升电池的效率和功率密度。

  3. 薄膜体声波谐振器

    • 这是手机等无线通信设备中滤波器的重要组成部分。其标准结构就是在硅基底上制作氮化铝(AlN)压电陶瓷薄膜,然后在上下表面用真空镀膜技术制作金属电极。整个工艺完全基于真空薄膜技术。

  4. 微机电系统

    • 在基于陶瓷的MEMS器件中,真空薄膜电极可以作为驱动器的激励电极或传感器的信号拾取电极。例如,在陶瓷微悬臂梁上集成金电极,用于生化检测。

  5. 先进电化学与传感

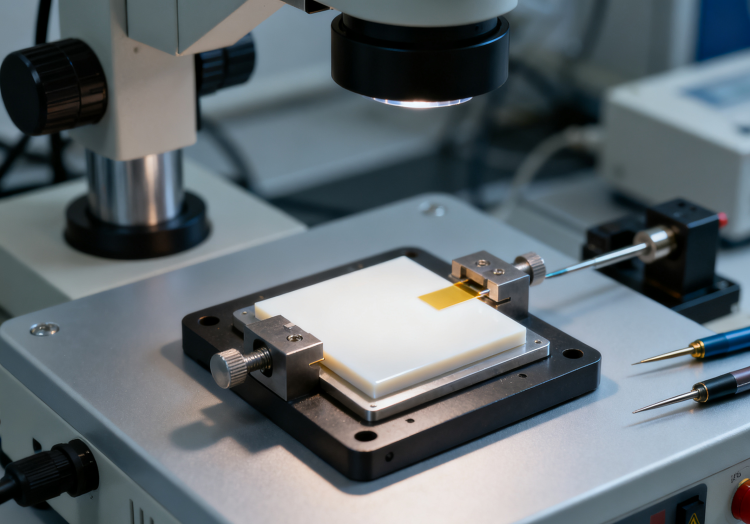

    • 在电化学传感器中,使用陶瓷基底(如Al₂O₃)上的铂微电极阵列,可以提供比传统电极更稳定、更耐用的检测平台,尤其适用于在线、原位监测。

    • 在全固态锂电池中,研究使用真空薄膜技术直接在陶瓷电解质上沉积锂钴氧(LCO)等正极材料,以构建界面接触良好、性能优异的薄膜电池。

  6. 电子封装

    • 在陶瓷封装(如LTCC低温共烧陶瓷)内部,通过丝网印刷或薄膜工艺制作的导电线路和电极,用于连接和承载芯片。

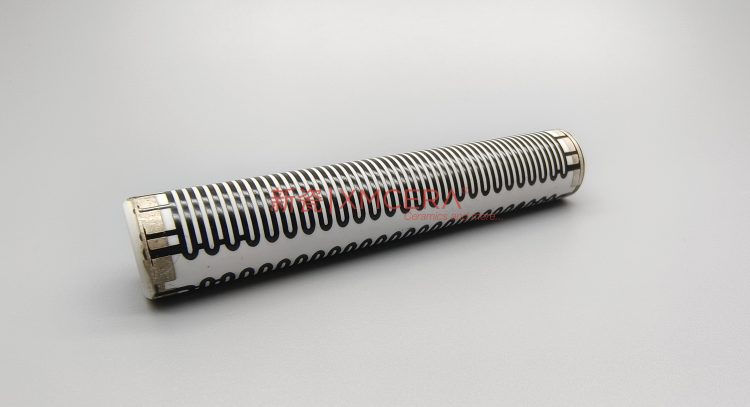

与传统厚膜陶瓷电极的区别

特性
陶瓷真空薄膜电极
陶瓷厚膜电极
制备技术
物理气相沉积(PVD)、化学气相沉积(CVD)
丝网印刷金属浆料后烧结
膜厚
薄(纳米 ~ 几微米)
厚(几微米 ~ 几十微米)
线条精度
高(可达亚微米级)
低(通常几十微米)
界面与形貌
表面光滑,界面清晰、致密
表面粗糙,多孔,界面扩散明显
性能
电阻率低,高频特性好,稳定性极高
电阻率相对较高,存在孔隙和杂质
成本
设备昂贵,成本高
工艺简单,成本低
应用
高性能、微型化、高频器件
对精度要求不高的陶瓷电路、加热元件、传感器

陶瓷真空薄膜电极代表了在极端条件(高温、高频、强腐蚀)和高性能要求下,对电极技术的极致追求。它通过将真空薄膜技术的精密可控性陶瓷材料的本征卓越性能完美结合,成为了航空航天、高端通信、新能源和前沿科学研究等领域不可或缺的关键组件。
