精密陶瓷是光电领域的关键基础材料，凭借高透光、高热导、低热胀、高绝缘、高稳定、抗腐蚀、抗辐照等核心优势，广泛用于光通信、激光、红外、光学成像、半导体光电设备等场景，是实现光电系统高性能、高可靠、小型化的核心支撑。

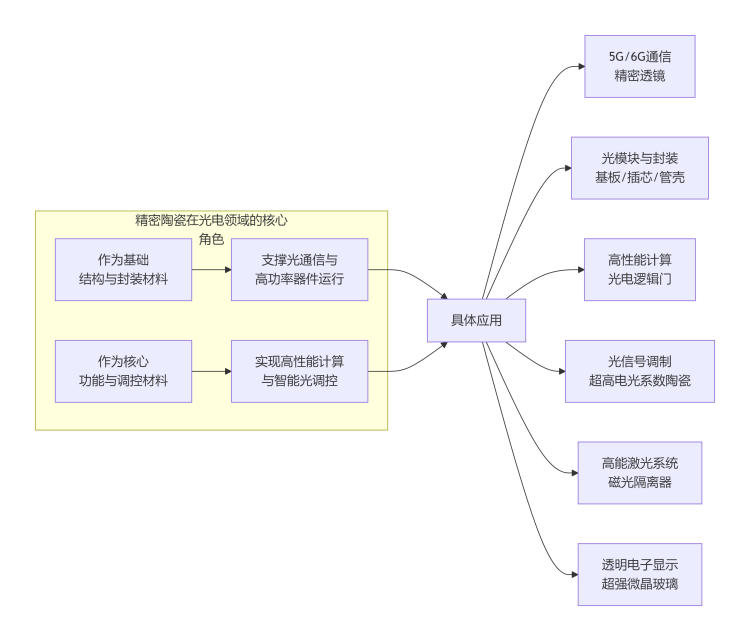

图：精密陶瓷在光电领域的多重角色
|
|
|
|
|---|---|---|
| 氧化铝（Al₂O₃） |
|
|
| 氮化铝（AlN） |
|
|
| YAG / 透明陶瓷 |
|
|
| 尖晶石（MgAl₂O₄） |
|
|
| 蓝宝石（α-Al₂O₃） |
|
|
| 氧化锆（ZrO₂） |
|
|
| 堇青石 |
|
|
- 陶瓷基板（DPC/AMB/DCB）：

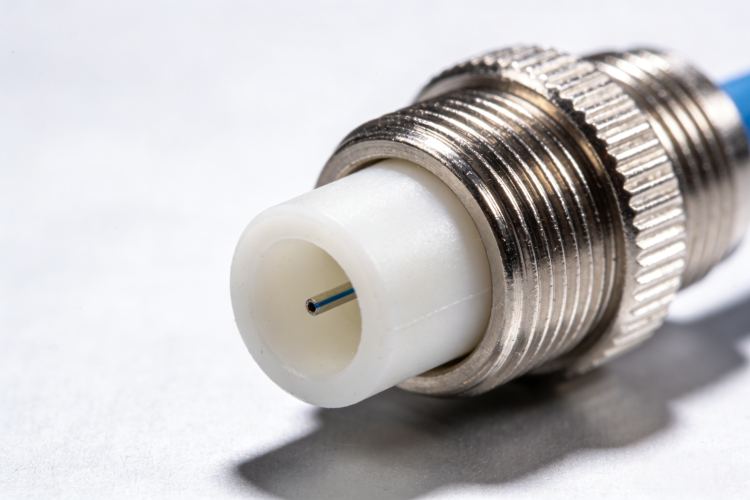

- 光纤陶瓷插芯：
氧化锆材质，微孔定位精度 <1 μm，保证光纤对接损耗 < 0.1 dB，是光纤连接器的 “心脏”。 - TEC 陶瓷制冷片：
用于光模块精密温控，抑制热漂移，保障高速光电芯片稳定工作。 - 陶瓷管壳 / 封装：
气密封装、电磁屏蔽、机械保护，适配高速光发射 / 接收组件。
激光增益介质：
-
Yb:YAG、Nd:YAG 透明陶瓷，替代单晶，实现大尺寸、高功率、低成本激光输出，用于工业切割、医疗美容、科研激光。 - 激光聚光腔：
高反射陶瓷腔体，提升泵浦效率、耐高温、抗老化，保障激光器长期稳定。 - 激光窗口 / 腔镜：
蓝宝石、尖晶石、AlON 陶瓷，高透、耐激光损伤、抗热冲击，用于高功率激光系统。 - 激光陶瓷反射镜：
堇青石等低热胀陶瓷，用于超快激光与精密光学系统，抑制热变形。
- 红外窗口 / 整流罩：
尖晶石、MgO、AlON 陶瓷，在 3–5 μm、8–14 μm 红外波段高透，耐高温、抗冲击，用于红外热像、夜视、导弹制导、深空探测。 - 红外探测器封装：

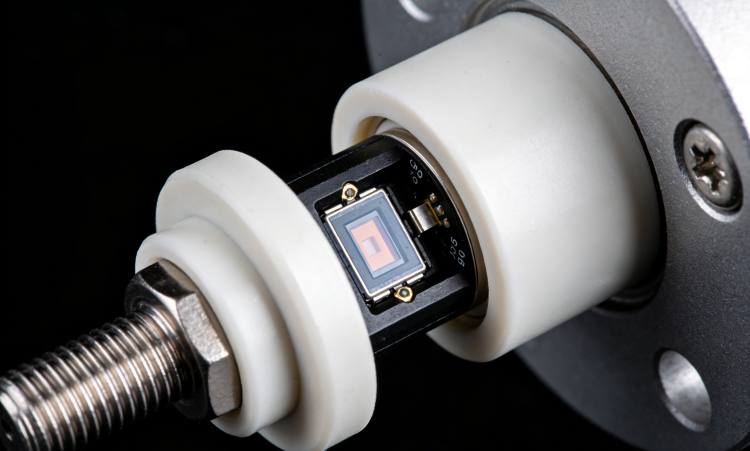

陶瓷管壳提供气密、隔热、抗辐照保护，提升探测器在极端环境下的寿命与稳定性。
- 光学镜头 / 盖板：
透明陶瓷（如 Murata Lumicera）用于高端相机、内窥镜、手机镜头，硬度超玻璃 5 倍、耐刮擦、抗腐蚀、高透光。 - 光学精密夹具 / 吸盘：
氧化锆微孔陶瓷，高精度定位、无划痕、耐磨，用于非球面透镜、晶圆、蓝宝石超精密加工，提升良品率。 - 光刻机核心部件：
堇青石陶瓷移动平台、陶瓷导轨，低热胀、高刚性、抗变形，保障纳米级光刻精度。
- 钙钛矿电池封装 / 基板：
致密陶瓷层阻隔水氧，提升电池稳定性与寿命；陶瓷基板用于光伏组件散热与绝缘。 - 光伏陶瓷结构件：
绝缘、耐候、耐高温，用于光伏逆变器、汇流箱等功率器件。
- 热管理突破：
高热导（AlN）+ 低热胀（堇青石 / 蓝宝石），解决高速光电芯片、高功率激光的散热与热变形难题，是1.6T + 光模块、CPO、高功率激光的刚需。 -
- 光学性能优异：
透明陶瓷实现从紫外到红外的宽光谱高透过，抗激光损伤、抗辐照，适配极端光学环境。 -
- 精密与稳定：
超高硬度、耐磨、尺寸精度高、长期稳定性好，保障光电系统纳米级定位、低损耗、长寿命。 -
- 集成化与小型化：
陶瓷基板可集成电路、散热、封装功能，实现光电模块高密度、轻量化、高可靠集成。
